Труба (реторта) к печи ВГТП-8 (жаропрочный сплав 35Х23Н7СЛ)

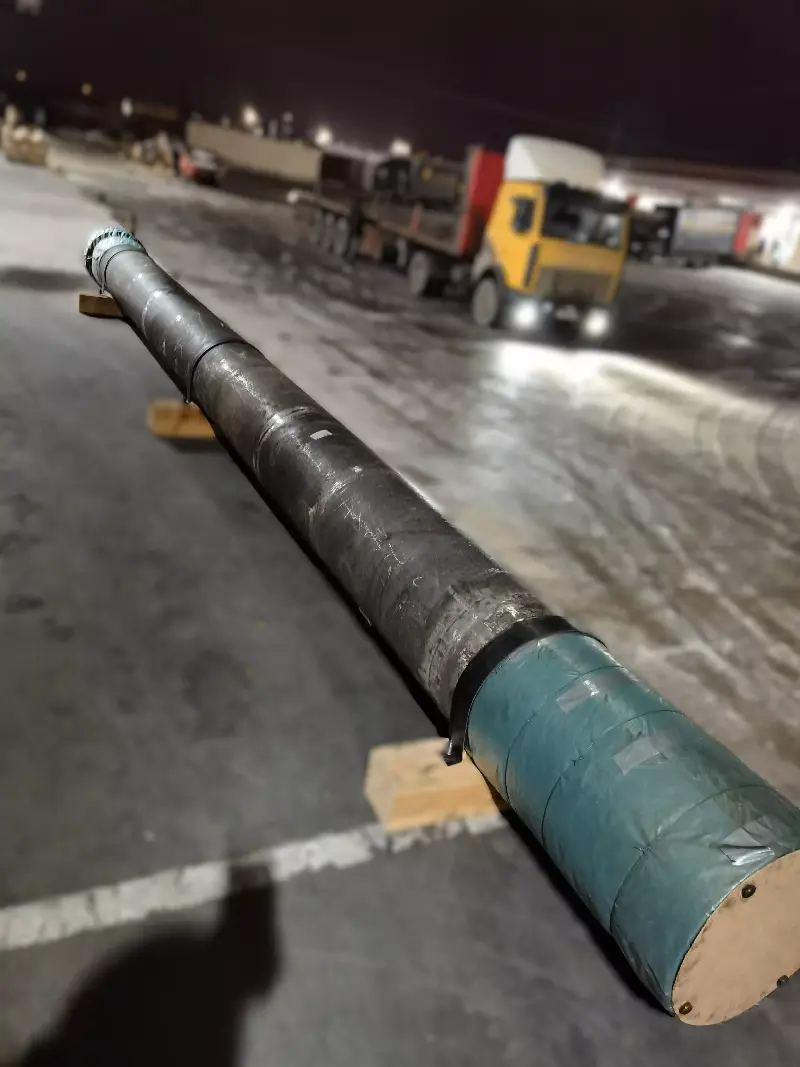

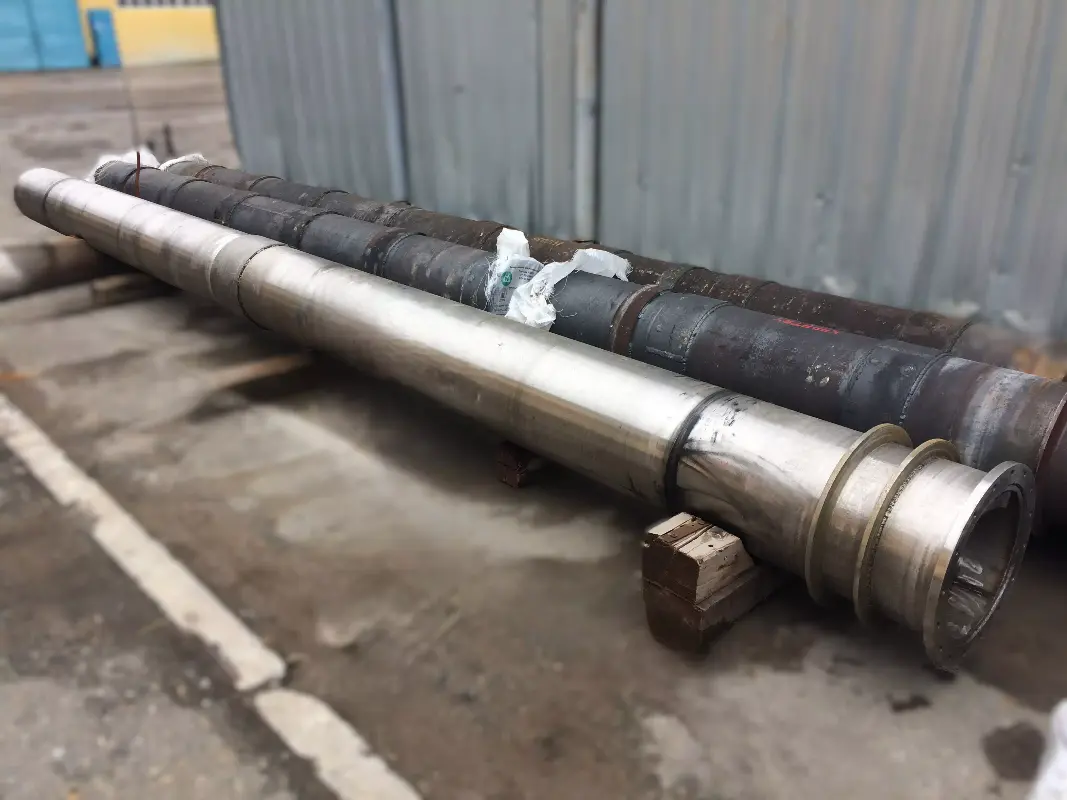

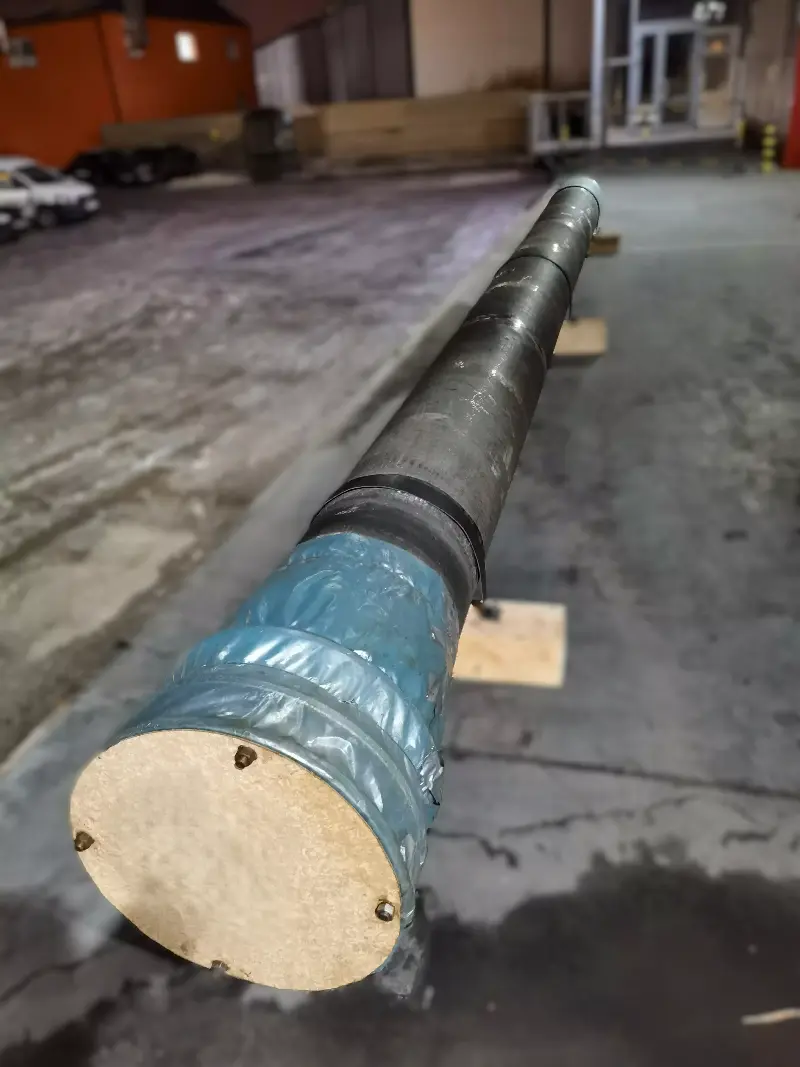

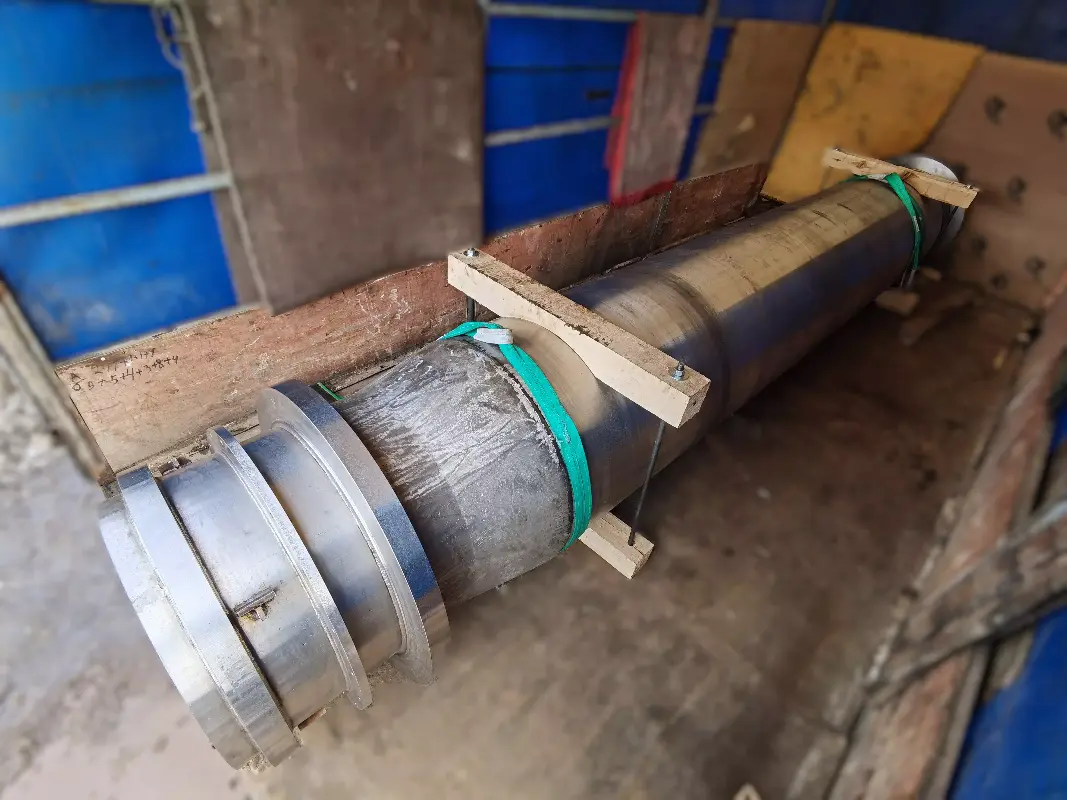

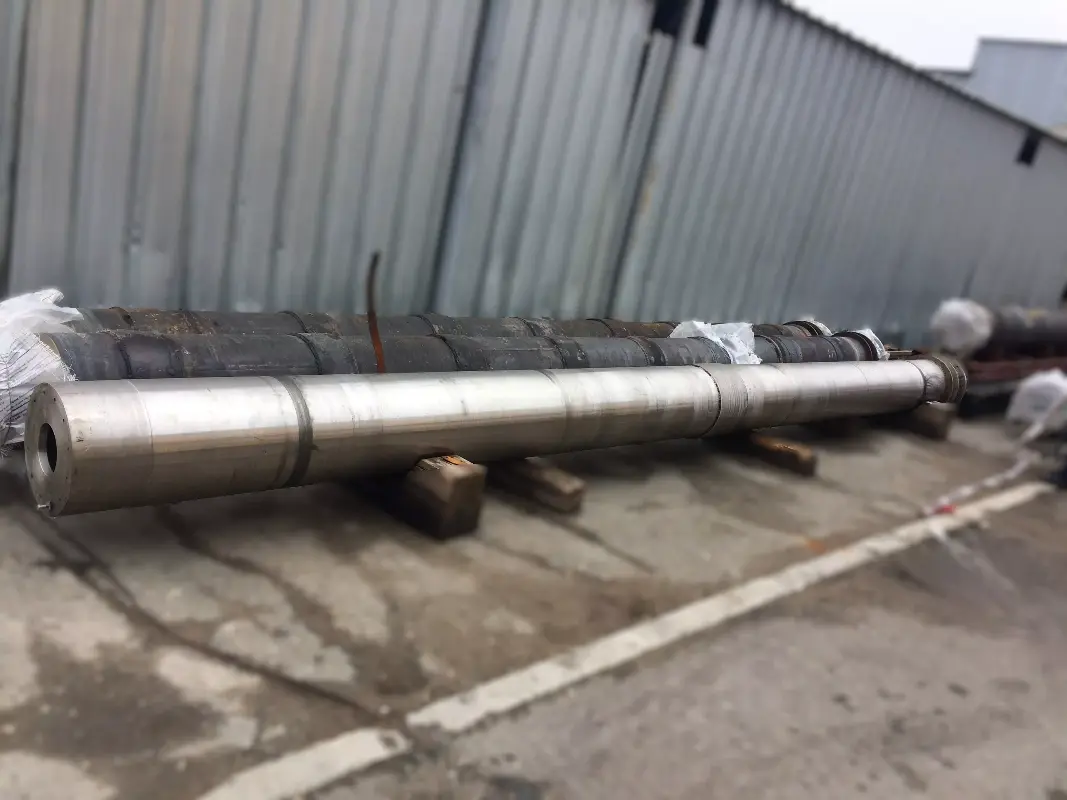

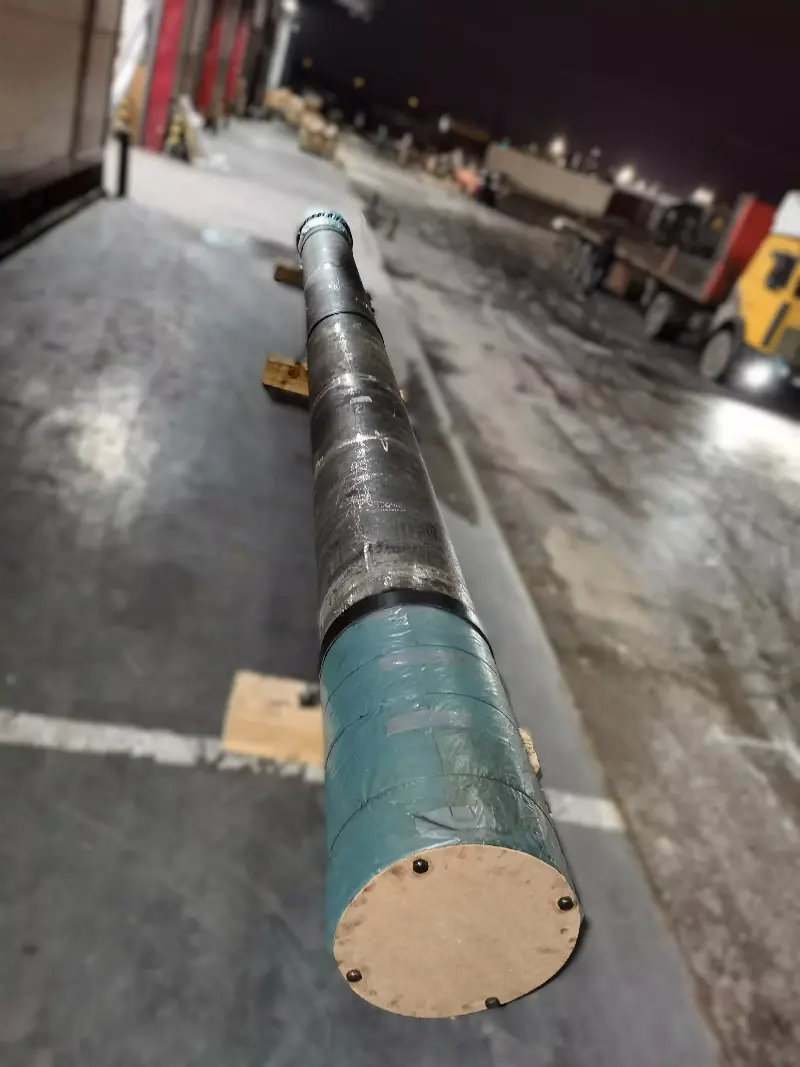

Реторта (труба) для печи ВГТП‑8
Труба (реторта) к печи ВГТП-8 предназначена для эксплуатации в составе промышленного высокотемпературного оборудования и является одним из основных рабочих элементов печи. По конструкции реторта представляет собой цилиндрическую емкость, которая непрерывно вращается внутри печи и обеспечивает технологический процесс прокаливания материала. В печах ВГТП-8 в такой трубе производится обработка кристаллов аммоний уранилтрикарбоната (АУТК), в результате которой получают закись-окись урана.
Назначение трубы (реторты) к печи ВГТП-8
Реторта ВГТП-8 обеспечивает проведение непрерывного высокотемпературного технологического процесса. Во время вращения трубы обрабатываемый материал постепенно перемещается вдоль рабочей зоны и подвергается заданному температурному воздействию.
Труба является ответственным элементом печи, поэтому стабильность технологического процесса напрямую зависит от сохранения ее геометрии, состояния внутренних элементов и надежности всей конструкции при продолжительной эксплуатации.
Жаропрочный сплав 35Х23Н7СЛ для реторты ВГТП-8
Реторта эксплуатируется при длительном воздействии высоких температур, механических и циклических нагрузок, поэтому к материалу и качеству изготовления предъявляются повышенные требования.
Мы изготавливаем данные трубы методом литья из высоколегированного жаропрочного сплава 35Х23Н7СЛ по ГОСТ 977-88. Материал обеспечивает необходимую жаропрочность, сопротивление температурным деформациям и стабильность изделия при продолжительной эксплуатации.
Конструкция трубы (реторты) ВГТП-8
Конструктивно реторта ВГТП-8 состоит из трех отдельных литых частей — царг, соединенных между собой ручной дуговой сваркой.
Такая технология позволяет изготовить крупногабаритную трубу требуемой длины с сохранением заданной геометрии. Для дополнительной защиты соединений от деформации и разрушения конструкция может предусматривать кольцевые бандажи.
Составная конструкция также позволяет контролировать качество отдельных литых элементов до окончательной сборки реторты.
Шнек внутри трубы (реторты) ВГТП-8
Внутри трубы располагается спираль — шнек, обеспечивающий перемещение обрабатываемого материала вдоль оси вращения.

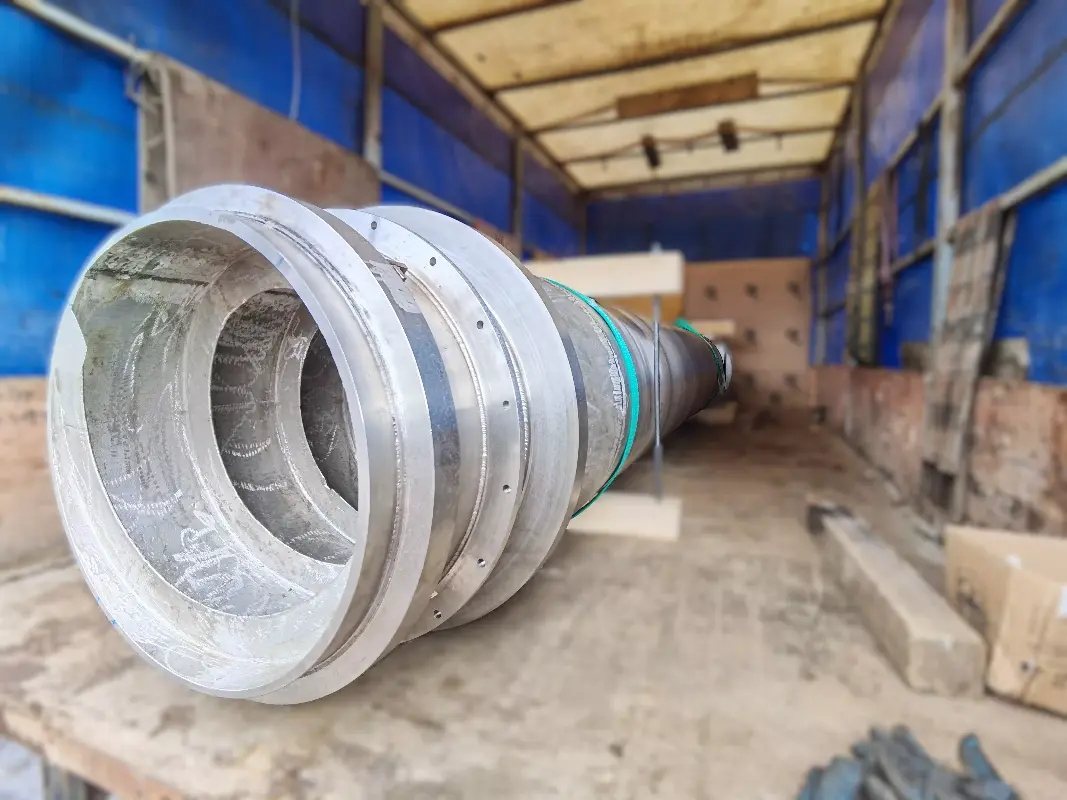

Для снижения риска образования продольных трещин пазы в витках шнека располагаются в шахматном порядке. Торцевые фланцы служат для крепления направляющих элементов, через которые вращение от привода передается непосредственно на реторту.
Технические характеристики трубы ВГТП-8 из 35Х23Н7СЛ
- внутренний диаметр — 410 мм;
- наружный диаметр — 450 мм;
- длина реторты — 7800 мм;
- толщина стенки — не менее 14 мм, в отдельных исполнениях до 24 мм;
- материал — 35Х23Н7СЛ, ГОСТ 977-88;
- максимальная температура эксплуатации печи — до 900 °C;
- режим работы — непрерывный;
- направление вращения — против часовой стрелки со стороны привода;
- производительность — от 0,1 до 0,4 м³/ч.
Изготовление и сварка реторты ВГТП-8
Особое внимание при изготовлении трубы ВГТП-8 уделяется качеству соединения трех литых царг. Сварка выполняется по аттестованной технологии с учетом особенностей жаропрочного материала и условий последующей эксплуатации изделия.
После сварки предусматривается необходимая термическая обработка. Соблюдение технологии производства особенно важно для реторты, которая при эксплуатации одновременно подвергается непрерывному вращению, нагреву и циклическим механическим нагрузкам.
Контроль качества реторты из стали 35Х23Н7СЛ
Для проверки качества трубы (реторты) ВГТП-8 применяются визуально-измерительный и капиллярный контроль, а также стилоскопирование. Это позволяет своевременно выявлять возможные дефекты и обеспечивать надежность конструкции при последующей высокотемпературной эксплуатации.
Контролю подвергаются качество материала, геометрические параметры отдельных царг и собранной реторты, состояние сварных соединений и соответствие готового изделия технической документации.
Преимущества трубы (реторты) ВГТП-8
- изготовление из жаропрочного сплава 35Х23Н7СЛ;
- соответствие материала требованиям ГОСТ 977-88;
- производство крупногабаритных литых царг;
- сборка реторты из трех секций;
- аттестованная технология сварки;
- контроль сварных соединений и готового изделия;
- устойчивость к длительным высокотемпературным нагрузкам;
- совместимость с конкретной модификацией печи ВГТП-8.
Производство труб (реторт) ВГТП-8 из стали 35Х23Н7СЛ
ООО «Завод Комплексных Технологий» изготавливает трубы (реторты) для печей ВГТП-8 из жаропрочного сплава 35Х23Н7СЛ с учетом технической документации и требований заказчика.
При поставке обеспечивается совместимость изделия с конкретной модификацией оборудования. Контроль материала, технологии литья, сварных соединений и геометрии позволяет получать готовые реторты, рассчитанные на длительную работу в непрерывном высокотемпературном технологическом процессе.
