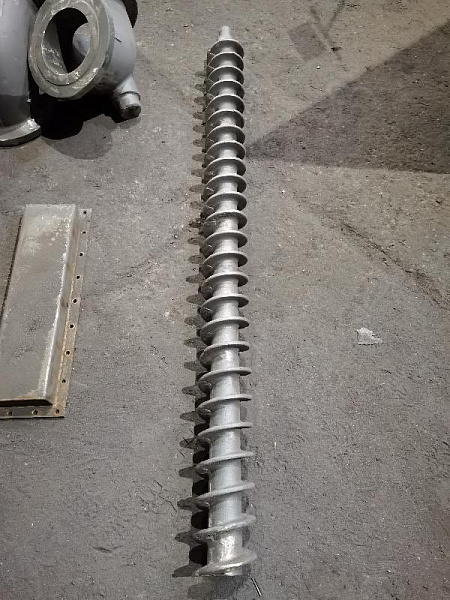

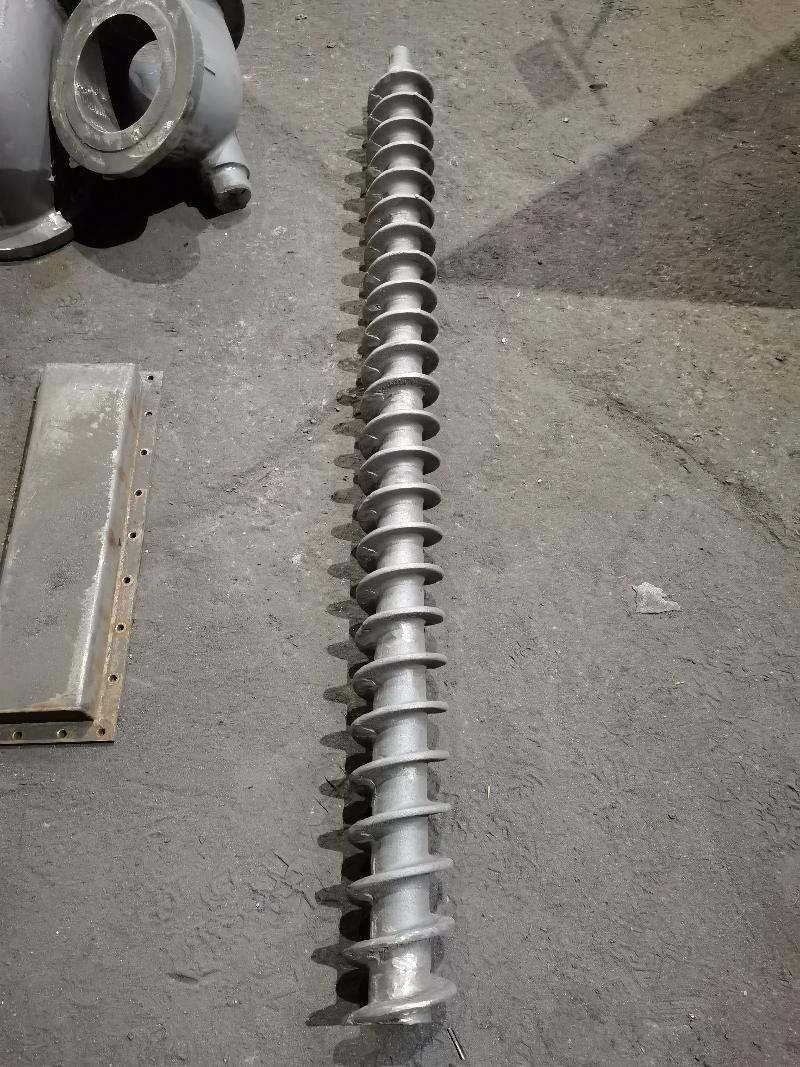

Шнек (сталь 20Х25Н19С2Л)

Шнек для технологического оборудования

Шнек — промышленная деталь, предназначенная для перемещения, подачи, дозирования или перемешивания сыпучих, гранулированных и других материалов внутри технологического оборудования. Основным рабочим элементом изделия является винтовая поверхность, которая при вращении обеспечивает направленное перемещение материала вдоль продольной оси. Шнеки применяются в термических печах, транспортирующих системах, смесителях, сушильных установках и другом промышленном оборудовании.
В зависимости от назначения шнек может эксплуатироваться при значительных механических нагрузках, повышенных температурах, интенсивном абразивном воздействии и в агрессивных средах. Поэтому при его изготовлении особенно важны правильный подбор материала, точность геометрии витков и качество готовой отливки.

Назначение и конструкция промышленного шнека

Конструктивно шнек представляет собой вал или цилиндрический элемент с расположенными по винтовой линии лопастями. При вращении витки захватывают материал и постепенно перемещают его в заданном направлении. Производительность механизма зависит от диаметра шнека, шага и высоты витков, частоты вращения и физических характеристик транспортируемого материала.

Конфигурация изделия разрабатывается под конкретное оборудование. Возможно изготовление цельных и составных шнеков, отдельных секций, винтовых элементов и других литых деталей. Геометрия витков подбирается с учетом требуемой производительности и условий технологического процесса.

Материалы для изготовления литого шнека

Марка металла выбирается исходя из условий эксплуатации. Для оборудования с интенсивным абразивным износом применяются износостойкие стали, для работы при повышенных температурах — жаростойкие и жаропрочные сплавы, а при воздействии агрессивной среды — коррозионностойкие материалы.

Правильно подобранный сплав позволяет увеличить ресурс шнека, сохранить геометрию рабочих поверхностей и снизить частоту остановок оборудования для ремонта. Для высокотемпературных установок особенно важно, чтобы материал сохранял механическую прочность при продолжительном нагреве и многократных термических циклах.

Литой шнек для термических печей

Отдельное направление применения — шнеки для промышленных термических печей и вращающихся реторт. В таком оборудовании шнек обеспечивает равномерное продвижение обрабатываемого материала вдоль рабочей зоны и непосредственно влияет на продолжительность его нахождения при заданной температуре.

При эксплуатации внутри печи изделие одновременно подвергается нагреву, механической нагрузке и воздействию технологической среды. Поэтому особое внимание уделяется жаропрочности материала, точности шага витков и устойчивости конструкции к температурным деформациям.

Для отдельных конструкций с целью снижения риска образования продольных трещин пазы в витках шнека могут располагаться в шахматном порядке.

Изготовление шнека по чертежам заказчика

ООО «Завод Комплексных Технологий» изготавливает шнеки по чертежам, технической документации или образцу существующей детали. При необходимости специалисты предприятия выполняют разработку модели и чертежей, подбор марки сплава, проектирование технологии литья и изготовление модельной оснастки.

Такой подход позволяет производить шнеки для нового оборудования, а также изготавливать аналоги изношенных или снятых с производства деталей для ремонта действующих технологических линий.

В зависимости от размеров и сложности конструкции применяются подходящие технологии литья. После получения отливки при необходимости выполняются термическая и механическая обработка функциональных поверхностей.

Контроль качества литых шнеков

При производстве контролируются геометрические размеры изделия, шаг и конфигурация витков, состояние рабочих поверхностей и качество металла. Особое внимание уделяется участкам, испытывающим максимальные механические и температурные нагрузки.

Точная геометрия шнека необходима для равномерного перемещения материала и предотвращения его скопления внутри оборудования. Отклонения формы или шага витков могут приводить к снижению производительности, неравномерной подаче сырья и дополнительным нагрузкам на привод.

Преимущества литых шнеков

Производство шнеков на заказ

ООО «Завод Комплексных Технологий» производит литые шнеки для термических печей, транспортирующего и другого промышленного оборудования с учетом условий эксплуатации и требований заказчика. Собственное литейное производство позволяет выполнять полный цикл работ — от разработки модели и подбора материала до изготовления и контроля готовой отливки.

Изготовление шнеков на заказ позволяет учитывать размеры конкретного оборудования, характеристики транспортируемого материала, рабочую температуру и требуемую производительность. Это обеспечивает стабильную работу технологического оборудования, продолжительный ресурс деталей и надежность поставок непосредственно от производителя.
